Sambungan....
Depan booth yang mempamerkan peralatan ARDF.
Ini merupakan booth yang paling lama kami singgah dan bertanyakan banyak hal. The LF/MF Club of Japan.
Minat untuk bereksperimen di freq LF/MF memang mencbar kerana seperti yang awal-awal saya beritahu kerana kadar noise yang tinggi dan saiz antenna yang besar. Orang jepun dalam gambar ini saya rasa dalam 80an. Beliau menerangkan dengan panjang lebar mengenai LF/MF dan cabaran-cabaran yang dihadapi. Sangan teliti...

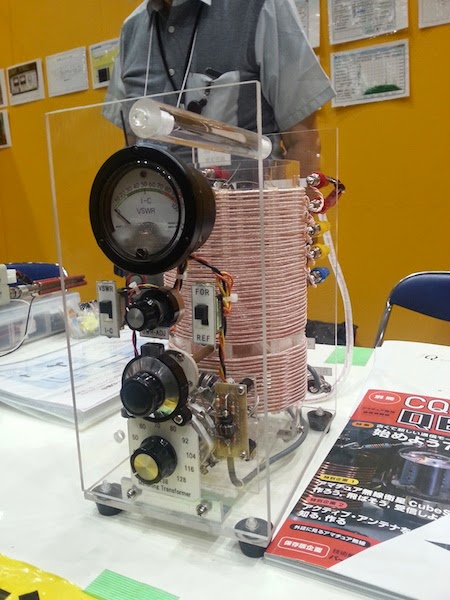

Ini merupakan antenna LOW Freq yang dililit pada paip PVC berdiameter besar. Berserta analisa antenna. Perhatikan pada antenna besar ini yang berlilitan diameter 50cm kalau tak silap, terdapat beberapa tap dimana setiap tap adalah jumper untuk berkendali di freq-freq yang dipilih.
Satu lagi antenna LF/MF tetapi kaedah yang digunakan untuk berkendali dibeberapa freq bukan Tap tetapi coil adjuster.
Perhatikan keputusan SWR dan Impedance memang narrow!
Gambar depan.. memang champoin!
Satu shoot gambar booth sebelah. Microwave!
Ham tadi menunjukkan jenis transmitter yang digunakan. Untuk mengelak statik atau gangguan penerimaan katanya mereka menggunakan transceiver yang fully grounding dan di balut dengan kayu untuk mengelak pula signal dibumikan oleh badan.
Perhatikan satu lagi antenna yang beliau pegang di tangan kanan.
Antenna LF/MF yang boleh adjjust.
Beacon ARDF...
Antenna LF/MF yang menggunakan air sebagai medium adjustment... gilerr.. tak jumpa lagi dalam buku teori saya!
Pandangan sisi.. satu lagi LF/MF antenna
Cantik dan kemas!
1200Mhz antenna dengan 20dB(i).. array tu..
Lupa saya kat mana letak kad beliau.. student dari universiti di Jepun.. mungkin sebahagian dari research..
Pandangan depannya.. Array.. agak nya perlu feeding yang tepat mungkin.
Satu lagi booth yang mempromosikan simple gadget dalam pemancaran harian. gadget ini ialah simple transceiver dengan built in skrin untuk mode RTTY/PSK/JT65/CW. Dengan dikuasakan dengan bateri nokia hp dan kuasa kurang 1 watt sahaja.
Hanya sambung pada antenna dan sedia memancar.
Ilustrasi secara replika bagaimana pemancara boleh dilaksanakan. Memang menarik.

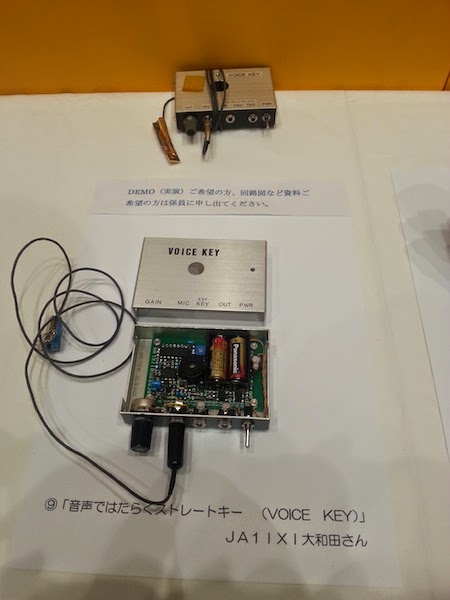

Option jika mahu memasukkan voice dalam QSO.
Replika bagaimana pemancaran tanpa bergantung pada propagasi dan kuasa maksima.
Option yang ada..
Antara CW key buatan tangan yang kemas dijual.
Ini memang kemas hasilnya.
CW key jenis kayu... terbaik!!
Satu booth yang khusus untuk eliminate interference... wah main choke dan toroid..
Kasut paling murah ni...
Transceiver yang dijual..
Sejak main souncard PC.. adakah packet modem ini harus masuk dalam muzium?
Booth ARDF eyeball qso, medan kaki ardf berkongsi idea.
Antara peralatan ARDF yang dipamer.
Hi-Fi SSB.. mungkin ada yang dah aktif di malaysia ;)
Amik! Mic amp pun pakai valve!
Satu booth APRS yang mempamerkan hasil untuk dikongsi.
QSL kad...
Ini la alat yang digunakan untuk lilit berapa panjang dawai antenna LF/MF.
Lupa booth apa ntah..

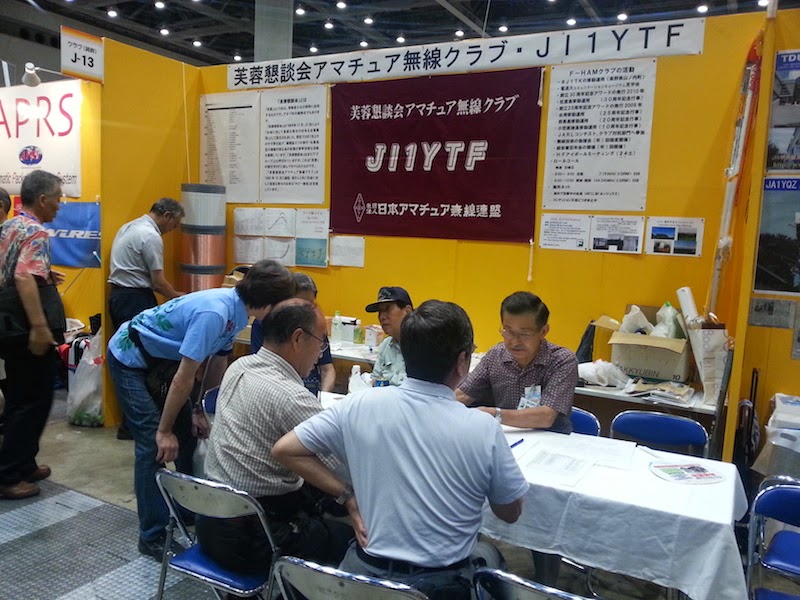

Booth senior-senior ham radio.. Sejak lepas zaman perang dunia ke 2, Bukan calang-calang ya..

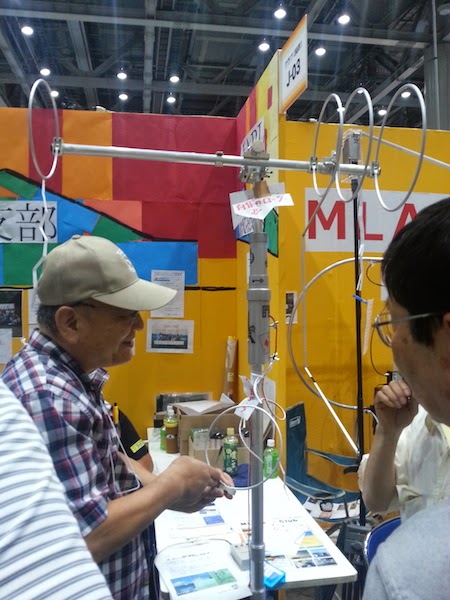

Satu booth yang berkongsi banyak idea pada saya tentang loop antenna. Perhatikan loop yang dijadikan driven agak jauh kerana mahu menjerut radiation patern supaya lebih narrow.
Booth yang sama. mempromosikan teknik feed loop dan mekanisma adjustment dengan menggunakan simple microcontroller.
Design ini mungkin ramai yang jumpa di internet. Jenis Oktagon yang diskru di setiap hujungnya.
Ini ialah bahagian yang mainkan peranan dalam melakukan adjustment. Sahabat-sahabat dari booth ini menyarankan saya menggunakan Arduino atau Rasberry sebagai pengawal variable capasitor.
Wahh.. siap bagi link untuk download framework software... cantikkk... sangan rekomen pada sahabat-sahabat di malaysia.
Ini adalah tips bust sahabat-sahabat yang meminati loop antenna. Variable capasitor adalah sebesar ini. Bukannya yang kecik yang mana boleh menyebabkan arka.
Pandangan tepi booth.. banyak info yang di kongsi. siap pamphlet untuk yang berminat homebrew.
Booth yang mempamerkan setup D-Star.
CW key yang menarik..
Antara koleksi Valve yang digunakan dalam collin kalau tak silap.
Haaa...
Booth DX vacation. Komuniti yang mempromosi Dxing sambil bercuti di tempat-tempat menarik.
Ahaaa.. di awal tadi bertemu dengan YB0AZ (baju merah), beliau ialah Wakil Perhubungan Antarabangsa ORARI.
Perhatikan ada antenna apa tu?
Stack Loop.. ganas! Portable lagik..
Terlalu halus hingga tak perasan antenna apa yang bersimpang siur.
Booth yang mempromosi dan menjual antenna loop halus... mudah disorokkan!
Bersambung....
