Rooftp Tower

Assalamualaikum dan salam sejahtera.

Saya percaya ramai ham radio yang berkeinginan untuk memasang tower dan antenna yagi HF di rumah. Tetapi kekangan laman rumah yang terhad menjadi halangan.

Jika anda pernah lihat, di Jepun banyak rumah menggunakan rooftop tower sebegini untuk mendirikan antena yagi yang besar. Bagaimana ruma rooftop tower ini? Gambar di bawah mungkin membantu anda dalam membina sendiri rooftop tower ini. Tower ini diletakan ditengah-tengah bumbung dan sangat stabil.


Diletakkan di tengah antara Bumbung.


Boleh muat antena yagi HF yang besar.


Pandangan sisi. Perhatikan trust bearing dan tapak meletak rotator.


Saya dekatkan sedikit gambar. Tapak yang menyokong trust bearing dan tetulang tower.


Tapak rotator


Pandangan sisi.


Padangan tepi. Perhatikan semuanya hanya menggunakan skru sahaja.

Agak sukar untuk memperolehi diagram rooftop tower ini. Dengan bantuan gambar ini diharap membantu anda membina sendiri tower ini. Tower ini dibeli oleh Arwah Feroh 9W2JOH di Roketto Akihabara beberapa tahun lepas dan saya snap gambar ini juga beberapa tahun lepas sebelum saya berpindah keluar dari Johor Bahru.

Hingga jumpa lagi.. 73!

KRAM Kuantan

Assalamualaikum dan salam sejahtera.

Beberapa tahun lepas saya menghadiri konvensyen radio amatur di Kuantan. Jarang saya mengulas panjang tetapi rasa terkejut dan sedih kerana aktiviti ini.

Saya lampirkan gambar sekitar acara ini berlangsung. Jika penganjuran ini dilakukan dengan baik saya percaya ia akan mencapai objektifnya.


Sahabat saya saudara Mutalib 9M2SQL


Boot pameran radio taktikal.


Ranger Melaka pun ada.

Khas dari Ranger.


Pak Zack Tacticom 9M2ZC dan team.


Barisan pempamer.


Mencuit hati


Hello..


Pameran Mobile Communication Unit


Kena snap gambar ni...

Itu saja dari saya.. banyak artikel yang saya simpan dalam betuk draf sejak 10 tahun lepas belum lagi saya publish.. Insyallah perlahan-perlahan saya cuba :)

73!

SIC

Artikel ini ditulis lama dan saya publishkan kembali.

Dalam tahun 2005~2008, Mares pernah mewujudkan satu program yang di panggil SIG (Special Interest Group). SIG ini diadakan berdasarkan bidang yang jarang diterokai oleh ham radio malaysia atau jika ada pun hanya eksperimentasi perseorangan ketika itu..
Program ini bertujuan mencambah kecenderungan ham radio ketika itu yang hanya melekat pada aktiviti tradisional radio amatur iaitu QSO semata-mata.
Antara bebeberapa program SIG yang dijalankan ialah DXpedition, 50mhz, APRS, Hombrew Antenna, Satellite, ISS tracking/Comms, Contest, Emcomm dan banyak lagi.
Seingat saya SIG paling awal Mares ialah kelas Morse Code kelolaan Allahyarham Hj. Idris 9M2GL. Pada ketika itu ASTRA juga popular dengan SIG eksperimen Repeater Homebrew dan antenna ASTRA prototaip. Terdapat kumpulan kecil Ham dari Marts yang aktif dengan SOTA (summit on the air) dan banyak lagi yang tak dapat saya sebutkan.
Aktiviti SIG akan dimulakan melalui sesi jemputan ham luar negara... jepun, mat salleh etc untuk memberi sesi Talk dan demonstrasi di kelab station Mares PJ. Bayangkan ketika itu medium memaklumkan aktiviti hanyalah menggunakan emel melalui newsgroup dan bukannya Facebook (belum popular lagi) mampu menarik ham radio hadir.
Hasil dari program SIG telah membuahkan hasil bilamana telah ada sekumpulan kecil ham radio yang gigih mencuba menerokai cabang2 ini dan seterusnya menjadi core dalam diri mereka hingga kini. Mereka mula membentuk komuniti kecenderungan masing-masing.
Evolusi cabang2 selain qso tradisional berubah dengan lebih 'significant' melalui aktiviti ham2 radio ini yang kemudiannya bertemu dengan ham radio lain yang bergerak solo atau dari persatuan lain yang bergerak lebih awal dari SIG dan kini ia merupakan sebahagian dari aktiviti ham radio di malaysia.
Saya berharap SIG ini boleh diaktifkan kembali bukan hanya di Mares malahan pada persatuan-persatuan lain agar aktiviti ham radio di malaysia akan menjadi lebih meriah Insyallah!
Sesungguhnya SIG ini juga mampu membentuk pelapis baru dalam kegiatan radio amatur pada masa hadapan sebagaimana aspirasi awal SIG digerakkan.

Kebelakangan ini Marts juga berusaha untuk mewujudkan SIG ini, syabas diucapkan. Ini kerana hobi radio amatur ini akan semakin lesu dan jika tidak akan hanya menjadi sebahagian dari sejarah...

73!

ARRD 2018



Aamteur Radio Reunion Day (ARRD 2008) merupakan kenangan saya paling menyeronokkan. Ini kerana semua ham radio tidak kira dari persatuan berhimpun dalam satu acara yang sangat meriah di Port Dickson.

Pada 2018 ARRD terlepas peluang mengadakan sekali lagi acara ini yang mana ianya adalah ulang tahun ke 90 berkembangnya radio amatur di Malaysia.





http://arrd08.blogspot.my

Saya berharap pada 2028 nanti akan ada sekali lagi ARRD sempena 100 tahun radio amatur di Malaysia.. itu pun jika saya masih lagi bernafas dan Allah berikan kesihatan yang baik ketika itu...

Lesen 9M2MGL

(Artikel adalah dalam bentuk draf sejak 10 tahun lepas, saya share kembali.. mungkin telah ada yang melihatnya di blog 9M2MGL atau 9W2AK)

Kredit pada 9M2MGL saudara Man Tisu kerana share beberapa bahan sejarah tatapan ham.
Suatu ketika dulu ketika radio amatur mempunyai peraturan khusus... takrifan seseorang yang ingin memohon lesen radio amatur hendaklah mempunyai 'sijil radio amatur' barulah boleh memohon lesen radio amatur.
Ketika itu kuasa pemancaran hanyalah terhad 10watt.
Tetapi sebelum dari zaman itu... lagi sukar.. selepas mendapat sijil radio amatur (teori), calon perlu menunggu 1 tahun (masih belum boleh apply lesen) dan menduduki peperiksaan CW dan baru lah boleh mendapat lesen. Sehinggalah lesen B (9W) diperkenalkan dan ramai yang tidak melepasi CW memohon lesen. Antara contoh ham yang menunggu lama kerana halangan cw sehingga lah lesen B diperkenalkan ialah 9M2YRS (9W2YR) Tok Yob.
Syabas pada mereka yang masih setia kekal dengan hobi ini!


Dahulu selepas peperiksaan radio amatur (RAE) calon yang lulus akan mendapat Sijil Radio Amator.


Dan lesen akan dikeluarkan di bawah peraturan ketika itu (sebelum CMA)


Lesen generasi pertama SKMM. Perhatikan lesen kelas B hanya boleh memancar pada freq 144-148mhz sahaja dengan had kuasa yang rendah.


Kemudian pecahan freq diperjelaskan lagi dengan 2nd Basis. Juga kemudiannya boleh menggunakan UHF


Lesen kelas A. Bagi generasi pertama lulus CW di zaman SKMM, terdapat had kuasa yang tinggi dibenarkan di HF. Kemudian dibetulkan kembali.


Dan seterusnya


Kemudian 7.1Mhz hingga 7.2Mhz pula


Dan seterusnya.

73...

Sejarah Prefix

(Artikel adalah dalam bentuk draf sejak 8 tahun lepas, saya repost)


Siri sejarah callsign 101.
Prefix di Malaysia.
XxxxxxxxxxxxxxxxxxxxxxxxxX
9M - merupakan prefix bagi Malaysia selepas mencapai kemerdekaan.
Angka selepas prefix menunjukkan geografi (mengikut kehendak ITU Artikel 19) :
9M0 - Kepulauan Spratly
9M2 - Semenanjung Malaysia
9M4 - Singapura (sehingga singapura keluar dari Malaysia menjadi 9V1)
9M6 - Sabah
9M8 - Sarawak
Walaubagaimanapun bagi 9M4, Malaysia tidak mengikuti Artikel 19 ITU bagi petunjuk geografi. Garis Panduan Callsign pada 26 Mac 2015 dikeluarkan menjelaskan formasi 9M4 bagi aktiviti2 khusus diikuti dengan suffix.
Sejarah Prefix:
Sebelum Merdeka, Negeri2 Melayu Bersekutu Perak, Selangor, N. Sembilan dan Pahang (kemudiannya Johor) iaitu menggunakan menggunakan prefix VS2.
Manakala negeri2 yang tidak bersekutu seperti Kedah, Perlis, kelantan dan terengganu menggunapakai VS3.
Negeri-Negeri selat pula seperti Pulau Pinang, Melaka dan Singapura menggunakan VS1.
Apabila Persekutuan Tanah Melayu dibentuk, Semenanjung hanya menggunakan VS2 sahaja.
Bagi Sabah pula ketika itu dikenali sebagai North Borneo menggunakan VS4 dan Sarawak menggunakan ZC5
Pulau Spratly (secara umum di wilayah yang dituntut malaysia) pernah menggunakan prefix 1S di awal usaha dxpedition sebelum bertukar ke 9M0.
XxxxxxxxxxxxxxxxxxxxxxxxxX
Terdapat beberapa orang pemilik callsign VS2 yang masih anda temui... dan jika anda dapat ber 'QSO' dengan mereka merupakan satu bonus .... stesen rare.
Tak lama lagi stesen rare dengan 2 suffix pula...
Betulkan saya jika ada yg silap di atas.

2 Band ribbon slim jim

(Saya repost sebab masih draf sekian lama)

Masih berkisar kabel 300 ohm...
Masih ingat diagram2 yang saya kongsikan tempohari bagaimana membina antenna slim jim portable/pocket slim jim/emergency antenna?
Selesai maghrib tadi saya sempat mencuba membina antenna lagenda ini. Amat mudah.. tidak sampai 1 jam dah siap. Dan agak mengejutkan antenna ini cover 2m dan 70cm!
Nah! Menjelang musim perayaan dan ramai yg akan balik kampung... antenna ini amat saya cadangkan anda homebrew, boleh digulung disimpan di poket atau bawah seat kereta. Hanya sangkut di mana-mana ketika anda di kampung mak mertua etc... hatta dihujung katil dan sambungkan ke radio boefang anda... TX di VHF mahupun UHF ðŸ˜ŠðŸ˜ŠðŸ˜ŠðŸ˜Š



P/S: bagi yang tertinggal diagram yang lepas boleh rujuk pada http://www.g4aym.org.uk/projects/project3/page0.htm












Bacaan SWR pada 2M


Dan Bacaan SWR pada 70CM

Ahad, 29 Mac 2020

Antenna Apartment, UNUN 9:1 dan End Fed Wire

Assalamualaikum dan salam sejahtera.

Minggu ini telah masuk minggu kedua dan sepatutnya Perintah Kawalan Pergerakkan (PKP) telahpun berakhir. Tetapi masalah wabak COV-19 memerlukan lanjutan lagi 14 hari PKP membuatkan saya semakin lemau hahahha...

Mujur hobi radio masih lagi mampu mengisi kebosanan dalam meniti hari PKP ini. Kebetulan kuarters yang saya tinggal tidak membenarkan saya memasang antena HF diluar rumah. Dek kerana PKP ini saya mengambil kesempatan atas kelonggaran yang diberikan untuk saya memasang antena HF jenis End Fed Wire. Untuk memastikan suapan pada end feed ini mencapai fungsinya, satu UNUN diperlukan. Anda mungkin sudah biasa dengan BALUN tetapi UNUN ini sesuatu yang sedikit istimewa. Saya memilih UNUN

Pada Oktober yang lepas saya berkesempatan ke Tokyo atas tugasan tidak rasmi. Peluang yang ada saya tak lepaskan untuk mencari antena yang sesuai untuk rumah jenis apartment seperti saya. Antara antena yang menjadi pilihan ialah Diamond BB6W. Tetapi harganya mencecah RM1100. Memandangkan ketika saya di Osaka, kedai ham radio di situ menyarankan saya homebrew sahaja kerana lebih murah. Ya memang betul, membina antena seperti BB6W ini 10 kali ganda lebih murah.


Antena BB6W. Terdapat ham radio di Malaysia yang masih menggunakan antenna ini. Antaranya saudara Azizul 9W2FD menggunakannya. Antaenna ini hanya 6 meter sahaja kepanjangannya.


Begini rupanya projek long wire antena yang akan saya bina dan pasang.


Diagram UNUN, terdapat banyak teknik untuk memintalnya samada mahu 4:1, 9:1, 16:1 dan banyak lagi.


Begini rupanya nya bagi UNUN 9:1

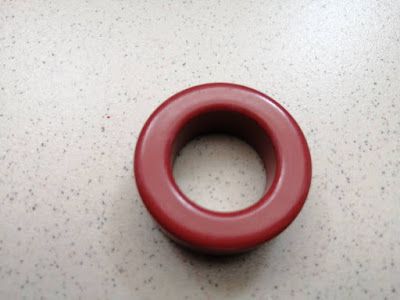

Inilah Torroidnya. Terdapat banyak saiz toroid ini. Warna merah merupakan ciri-ciri yang dibawanya. Biasanya warna merah untuk freq 10Mhz ke bawah dan kuning untuk freq 10Mhz ke atas.


Ini saiz T200-2, terdapat juga T130-2 yang kecil sedikit.


Capasitor High Voltage 3KW yang saya perolehi dari Lazada.


Toroid T130-2


High Voltage Capacitor jenis door knob dalam simpanan saya. malangnya saya memerlukan nilai di bawah 70pF dan kapasitor ini saya sirikan supaya nilai 500pF dapat diturunkan lagi. Capacitor ini kegunaan dalam projek UNUN 9:1.


Capasitor ini saya susun dan sambungkan antara feed point dang ground UNUN.


Menebuk lubang untuk pasang hook.


Skru hook yang telah dipasang. Untuk pegang wire antena dan gantung. Juga terminal High Voltage.


Kerja-kerja melilit wayar.


Dah siap dipasang cuma belum di sambung wayarnya saja.


Mencari Non Inductant Resistor yang boleh handle watt tinggi.


Jumpa satu yang hampir nilai dengan 450 ohm.Saya menguji dengan menyambungkan load 470 ohm resistor. Resistor macam dalam gambar ni, ini saja yang ada. Sebaik-baiknya kena cari yang non inductor resistor.


Casing ni Insyallah akan datang kalau ada modal saya akan beli 1.


Di sini banyak idea saya timbul


Jalan Pasar Kuala Lumpur.


Terminal ni pun ok kalau tak jumpa yang siap seramik.


Dah lengkap


Stok Coil masih banyak dalam simpanan.

Oh ya, semasa di Osaka, sahabat saya saudara fadhil 9W2WF ada mengingatkan saya harga sebutir T200-2 agak mahal sebab kos pos ke Malaysia. Saya mengambil kesempatan singgah di kedai elektronik Kyoritsu.


Hampir RM40 sebutir kalau ikut tukaran matawang ketika itu.


Di satu lagi kedai sedikit mahal.


Takkan nak beli banyak-banyak. Tak berbaloi. Nak pakai 1 saja.


Casing pulak ada aduss...


Ngam-ngam!


Ni harga di Akihabara dalam plaza Radio Parts Centre tingkat paling atas. Lagi murah!


Casing untuk projek lain pun mengancam gak fuhh


Next Project Insyallah


Yang beri saya inspirasi projek ini ialah Unun buatan Basicomm Korea, yang saya temui setiap kali ke Tokyo Hamfest. Boleh lawati di http://www.basicomm.com


Terminal dia menggunakan seramik High Voltage.


Ni result dia.


Dah siap pasang.

Sepanjang petang PKP saya dapat bekerja baik dengan stesen dari russia di 15M band, Pak Zack Tacticom 9M2ZC di 20M band, Fadhil 9W2WF di 40M band dan Pak Yob 9M2YRS di 80M band. Saya memilih 53 kaki panjang antenna saya berbanding 66 kaki yang dicadangkan. Dengan bantuan tuner Alhamdullillah dapat bekerja baik di 4 band ini.

Hingga kita jumpa lagi, 73!
